用途
非開挖泥水分離又稱（HDD泥漿回收系統）是為滿足非開挖技術要求而研發設計生產的，用于凈化處理水平定向穿越過程中從地下返回的泥漿。通過振動篩、清潔器等固相控制設備將大粒徑的鉆屑分離出去，通過混漿裝置添加所需的泥漿材料，并攪拌循環均勻，達到再次使用的性能要求，通過泥漿泵泵入水平定向鉆系統進行反復循環利用。
特點和優勢
1. 基于科迅機械20多年固控行業的技術經驗，并結合深入的市場調研，設計而成的泥漿回收系統，結構合理，處理工藝性 好，應用領域廣泛。
2. 多功能一體化設計，滿足泥漿清潔、回收重復利用，泥漿配置和存儲等功能，同時大大縮小罐體系統的總體尺寸，滿足水平定向鉆對場地和空間的要求。
3. 電氣系統防爆、防塵、防雨，保證施工安全和質量。
4. 罐體結構簡單緊湊，重量輕，走廊、護欄可折疊或拆卸，便于運輸和安裝。
5. 科迅機械獲得了美國石油協會API和ISO認證，歐盟CE認證，俄羅斯出口認證，和環境安全體系的ISO14001，ISO18001認證。能滿足全球所有國家的出口標準。

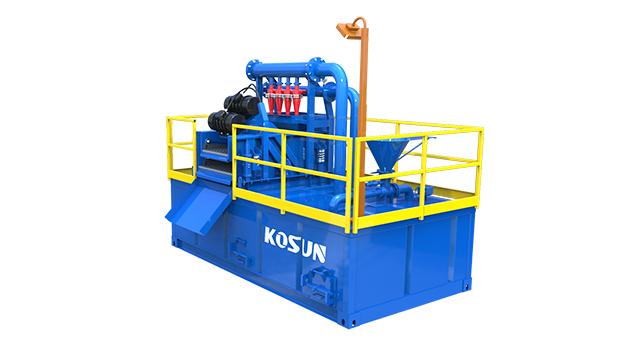

KSMR-200泥漿回收系統
KSMR-200泥漿回收系統主要用于處理量要求在200GPM以下的HDD鉆進項目。
本系統采用了兩級處理振動篩——LS2·752雙層直線振動篩，安裝有兩層不同目數的篩網，可以實現同時進行兩級篩分處理的功能。KSMR-200系統中的除泥一體機LS2·752-004，使用LS2·752雙層直線振動篩，其上層篩網用作除泥旋流器的底流篩，下層篩網作為振動篩使用，將除泥器和振動篩集成為一臺設備。

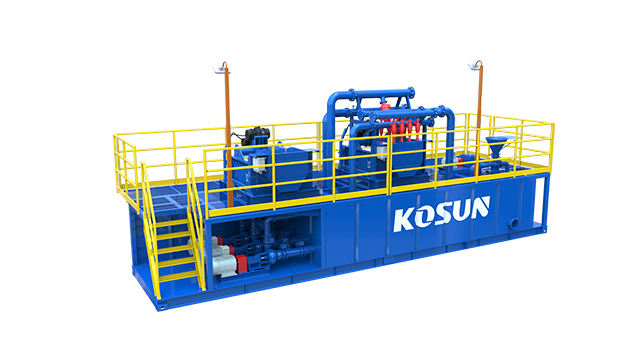

KSMR-500泥漿回收系統
KSMR-500泥漿回收系統主要用于處理量要求在500GPM以下的HDD項目

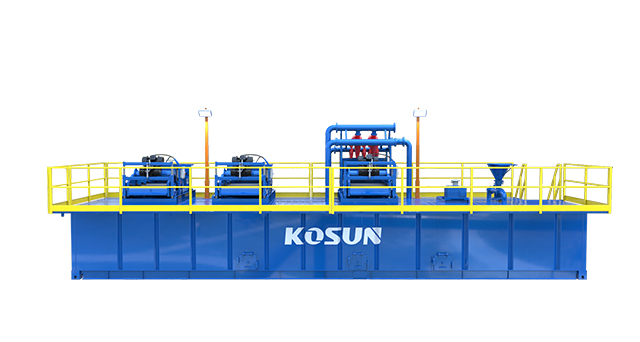

KSMR-1000泥漿回收系統
KSMR-1000泥漿回收系統主要用于處理量要求在1000GPM以下的HDD項目
| 系統型號 | KSMR-200 | KSMR-500 | KSMR-1000 | ||
| 系統處理量 | 200GPM (50m3 /h) | 系統處理量 | 500GPM (120m3 /h) | 系統處理量 | 1000GPM (240m3 /h) |
| D50分離點 | 15∼44 μm | D50分離點 | 15∼44 μm | D50分離點 | 15∼44 μm |
| 除泥一體機型號 | LS2·752-004 | 振動篩型號 | LS583 | 振動篩型號 | LS583 |
| 振動強度 | ≤7.5G 可調 | 振動強度 | 7.0（6.6∼7.4可調） | 振動強度 | 7.0（6.6∼7.4可調） |
| 上層篩網總面積 | 0.875m2 | 篩網總面積 | 2.0m2 | 篩網總面積 | 2×2.0m2 |
| 底層篩網總面積 | 1.35m2 | 高效清潔器型號 | MD108 | 泥漿清潔器型號 | MD210 |
| 旋流器規格 | 4" | 除砂旋流器 | 10"×1pcs | 除砂旋流器 | 10"×2pc |
| 旋流器數量 | 4pcs | 除泥旋流器 | 4"×8pcs | 除泥旋流器 | 4"×10pcs |
| 供漿泵型號 | CP34-11 | 底流篩網總面積 | 2.0m2 | 篩網總面積 | 2.0m2 |
| 混漿泵型號 | CP56-30 | 清潔器供漿泵 | CP68-45（45KW）2pcs | 清潔器供漿泵 | CP68-55 （55KW） 2pcs |
| 混漿漏斗型號 | JH35 | 混漿泵型號 | CP68-45（45KW） | 混漿泵型號 | CP68-55（55KW） |
| 系統總功率 | 44kw | 混漿漏斗型號 | JH40 | 混漿漏斗型號 | JH50 |
| 系統總?cè)萘?/td> | 5m3 | 攪拌器型號 | MA75 | 攪拌器型號 | MA75 |
| 系統總尺寸 | 4000×2360×2940mm | 系統總功率 | 150kw | 系統總功率 | 184kw |
| 系統總質量 | 5500kg | 系統總?cè)萘?/td> | 15m3 | 系統總?cè)萘?/td> | 30m3 |
| 系統總尺寸 | 10000×2360×4228mm | 系統總尺寸 | 12100×2630×4438mm | ||
| 系統總質量 | 17000kg | 系統總質量 | 20000kg | ||
