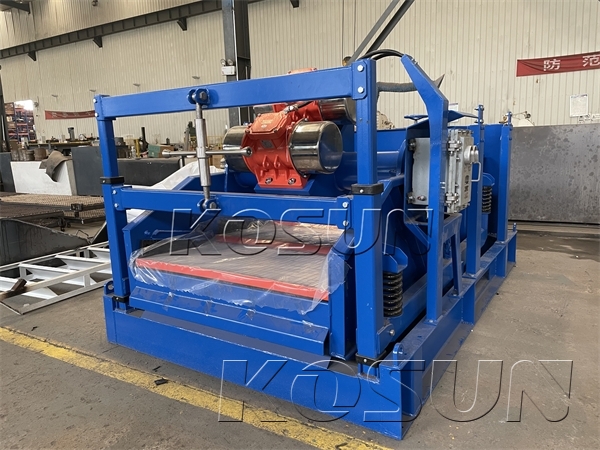

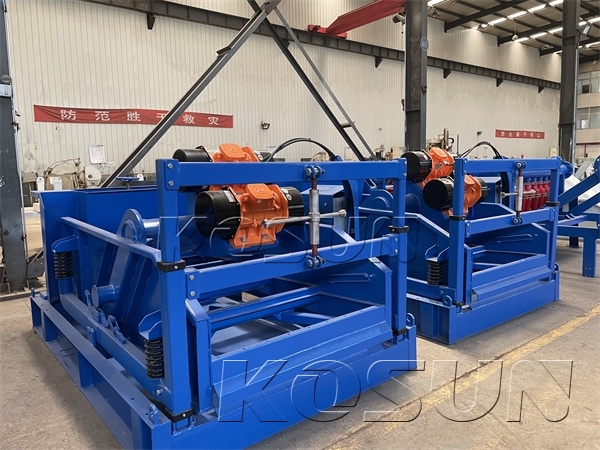

振動篩是一種適合潮濕細粒級難篩物料干法篩分的振動篩分機械設備，是目前國內處理難篩物料的振動篩分機械設備。振動篩具有大振幅、大振動強度、較低頻率和彈性篩面的工藝特點。工作過程中始終保持最大的開孔率，從而篩分效率高、處理能力大，篩板更換方便，降低了成本。振動篩超大篩面和大處理能力可滿足現場的生產需要。振動篩篩子的結構采用多段篩面振動而篩箱和機架不參與振動的運動方式，使篩子實現了大型化。



振動篩的分類

振動篩分設備按重量用途可分為：礦用振動篩，輕型精細振動篩，實驗振篩機
礦用振動篩可分為：高效重型篩，自定中心振動篩，橢圓振動篩，脫水篩，圓振篩，香蕉篩，直線振動篩等
輕型精細振動篩可分為：旋振篩，直線篩，直排篩，超聲波振動篩，過濾篩等可參考振動篩系列
實驗振動篩：拍擊篩，頂擊式振篩機，標準檢驗篩，電動振篩機等請參考實驗設備
按照振動篩的物料運行軌跡可以分為：
按直線運動軌跡分：直線振動篩（物料在篩面上向前做直線運動）
按圓型運動軌跡分：圓振篩（物料在篩面上做圓形運動）結構和優點

振動篩的工作原理

1、振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩 體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。
振動篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。

2、振動篩工作面是由橫向排列的一根根滾動軸構成的，軸上有盤子，細粒物料就從滾軸或盤子間的縫隙通過。大塊物料由滾軸帶動向一端移動并從末端排出。選礦廠一般很少用這種篩子。振動篩工作部分為圓筒形，整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角。物料從圓筒的一端給入，細級別物料從筒形工作表面的篩孔通過，粗粒物料從圓筒的另一端排出。圓筒篩的轉速很低、工作平穩、動力平衡好。但是其篩孔易堵塞、篩分效率低，工作面積小，生產率低。選礦廠很少用它來作篩分設備。振動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。振動篩工作時，兩電機同步反向放置使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。搖動篩是以曲柄連桿機構作為傳動部件。電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著一定方向作往復運動。

3、機體運動方向垂直于支桿或懸桿中心線，由于機體的擺動運動，使篩面上的物料以一定的速度向排料端移動，物料同時得到篩分。搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。其缺點是動力平衡差?，F(xiàn)在選礦廠很少用它，而被結構更合理的振動篩取代。
