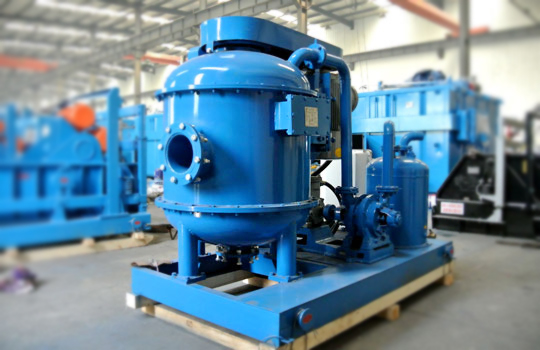

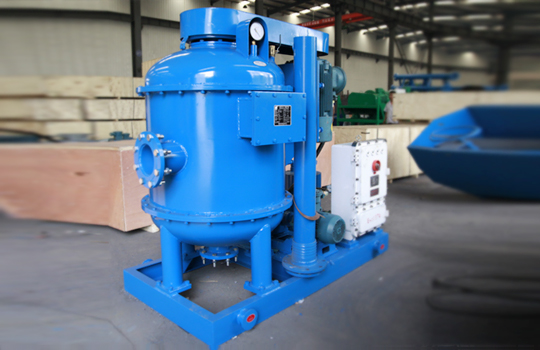

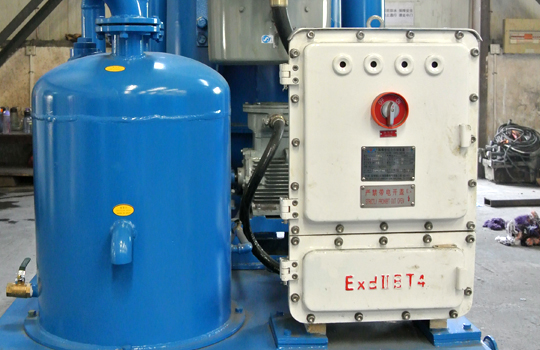

工作原理:真空除氣器是在固控設備中主要用于去除有害氣體。真空除氣器由真空泵、汽水分離器、罐體、電機和防爆電柜組成，設備運行時罐體下面的管道會扎入到鉆井液液面以下，使罐體處于一種封閉狀態，開啟真空泵，抽取罐體內一定的氣體，使得鉆井液和罐體內產生壓力差，因為壓力差泥漿會通過插入液面的管道進入罐體內，罐體內設有葉輪，在葉輪的飛速旋轉下，鉆井液內的氣泡被打破，氣體上升通過真空泵抽到汽水分離器中，在汽水分離器中，有毒的氣體硫化氫會溶于水，其余的氣體通過汽水分離器出口排出。
特點和優勢
鉆井作業過程中來自井涌內的鉆井液攜帶的氣體影響泥漿性能并存在安全隱患，同時也會影部分設備的使用壽命，因此需要安裝真空除氣器將泥漿中的氣體集中除去。
- 11. 自吸式裝置，不需要離心泵來供給鉆井泥漿。
- 22. 消除腐蝕，減少了修理和維護的成本。
- 33. 設計緊湊占用空間小。
- 44. 除氣器還可以作為大功率的鉆井泥漿攪拌器。
型 號 說 明:
KOSUN真空除氣器結構圖
| 型號 | ZCQ240-28 | ZCQ270-48 | ZCQ300-90 | ZCQ360-180 |
| 最大處理量m3/h/GPM | 240/1056 | 270/1190 | 300/1320 | 360/1585 |
| 傳動比 | 1.67 | 1.67 | 1.68 | 1.68 |
| 效率 | ≥95% | ≥95% | ≥95% | ≥95% |
| 主電機kW/HP | 15/20.1 | 22/29.5 | 30/40.2 | 37/49.6 |
| 真空泵kW/HP | 2.2/3 | 2.2/3 | 4/5.4 | 5.5/7.4 |
| 轉速RPM | 876 | 880 | 876 | 880 |
| 尺寸mm/in | 1750×900×1510 68.9×35.4×59.4 | 1950×1010×1680 76.8×39.8×66.1 | 2250×1235×1650 88.6×48.6×65 | 2400×1500×1900 94.5×59×74.8 |
| 重量kg/lbs | 1200/2645 | 1450/3197 | 1960/3725 | 2510/5534 |
故障
原因:
- 1.真空泵內沒有水或水不夠，不能形成旋轉水環。
- 2.葉輪兩端面間隙過大。
- 3.泵內溫度過高。
- 4.螺栓聯接處或排氣管線密封不好。
- 5.吸入管或排氣管沒有侵入泥漿。
解決方法：
- 1. 向泵內注水，調整向泵內注水路上的球閥。
- 2. 減少紙墊或更換葉輪以調整間隙。
- 3. 增加冷水。
- 4. 緊固栓或密封排氣管漏氣處。
- 5. 將其侵入泥漿。
原因:
- 1. 泵內水過多。
- 2. 葉輪在軸套上不能調整間隙。
解決方法：
- 1. 重新調整球閥。
- 2. 打開泵蓋取下葉輪調整間隙重新裝上后，葉輪應能在軸上自由移動。
原因:
- 1. 泵內損壞或進入固體顆粒。
- 2. 真空罐內進入異物。
解決方法：
- 1. 打開泵頭清洗，若有損壞，應更換。
- 2. 打開方型法蘭清除或打開底蓋清除。
